CASAMBI
Es un software de control que mediante BLE funciona creando una red inteligente con cualquier dispositivo que lleve esta tecnología.
- Esta red puede ser creada, diseñada y programada con un simple Smartphone usando una aplicación gratuita y muy intuitiva.
- Descarga en Apple store y en google playstore.
- Alto nivel de seguridad de la red.
- Instalable en cualquier luminaria ya existente.
- Diferentes empresas desarrollan dispositivos con esta tecnología. CASAMBI READY
- Todos los dispositivos guardan en memoria toda la red. Si uno deja de funcionar no afecta al resto de la red.
- Conexión remota posible de manera sencilla, a través de la nube.
- Compatible con EnOcean 2,4GHz.

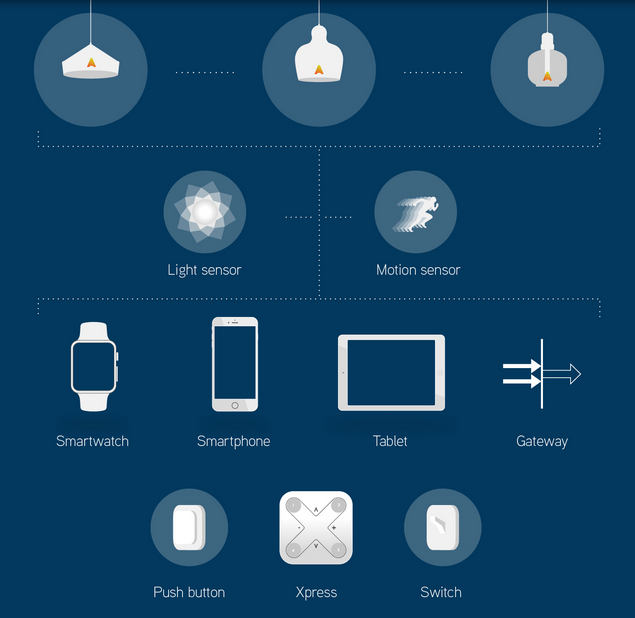

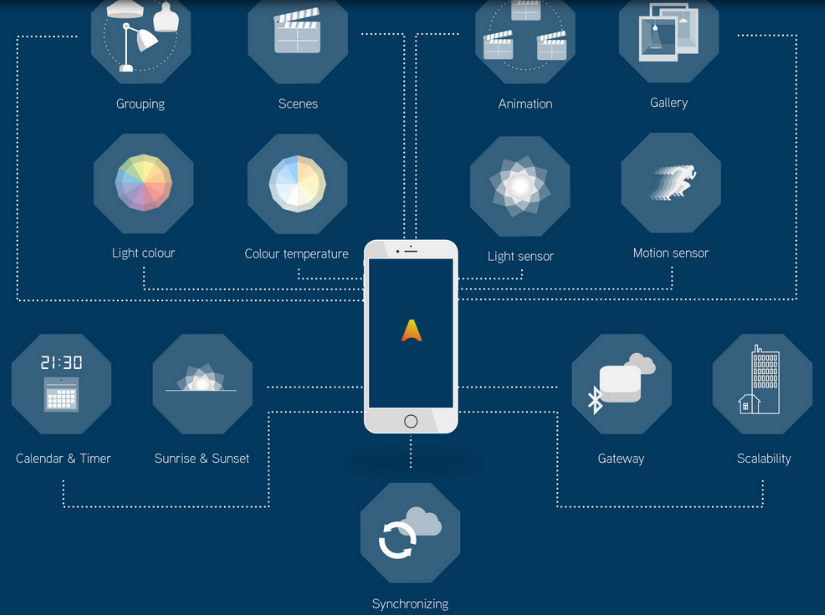

¿QUÉ PUEDO HACER CON UNA RED CASAMBI?
- Encender, apagar y regular los dispositivos de la red
- Personalizar los dispositivos de la red
- Grupos
- Escenas
- Animaciones

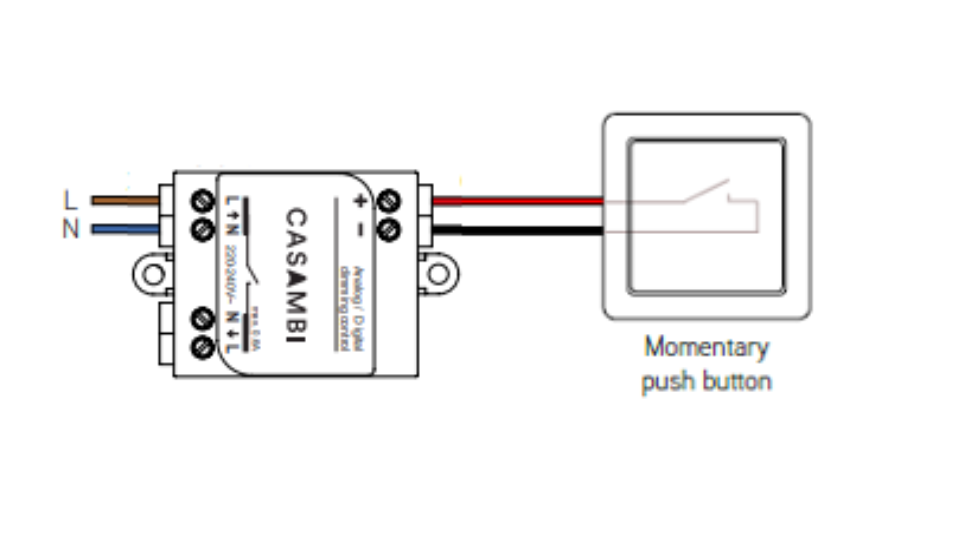

- Control por pulsadores
- Control por sensores
- Control de blancos TW
- Control del color RGBW
- Eventos horarios
- Eventos de calendario
- Eventos al anochecer y al amanecer
- Control en remoto
- Regulación sobre imágenes tomadas de la instalación
- Y todo sincronizado con un Smartphone
CARACTERÍSTICAS
- Hasta 250 dispositivos por red Evolution (200 recomendados), pero ilimitadas redes controladas con el mismo Smartphone.
- Alcance en abierto 70m, en interior 30 m (dependiendo de obstáculos)
- Mensajes encriptados con diferentes niveles de acceso y seguridad
- Generación de la propia red, ajuste automático en caso de fallo de un equipo, sin un solo punto de fallo. Retrasmisión solo de los mensajes si es necesario para no ralentizar la red.
- Conectividad con dispositivos móviles y mediante la nube (otro móvil como gateway o cualquier equipo con Bluetooth y conexión a internet y Android o Ios)
- Instalación y configuración sencilla y total versatilidad en el cambio de configuración en la instalación
- Trabaja y admite estándares clave en el mercado. (BLE 4.0, DALI,
- EnOcean 2,4GHz, iOS, Android, 1-10, corte de fase, iBeacon, Philips Hue, etc).
DIFERENCIACIÓN
- INSTALACIÓN FÍSICA: Con Casambi no hay que modificar la instalación. Poniendo un dispositivo en algún punto de la línea de cada luminaria o sensor, pasamos a controlarlo. Independientemente del coste del producto, solo por esto es una solución más barata.
- PROGRAMACIÓN DE LA RED: Con otras tecnologías el diseño, parametrización y configuración de la red, requiere de expertos conocedores de los protocolos. El coste de esta parte de la instalación es, en mucho casos, mayor que el de los dispositivos.
- Con Casambi, la aplicación es gratuita y su instalación es tan fácil e intuitiva que cualquiera puede configurar una red.
- CONEXIÓN REMOTA: Sencilla conexión mediante Gateway. Las tecnologías que compiten con Casambi, o no pueden o si lo hacen es complejo y caro.

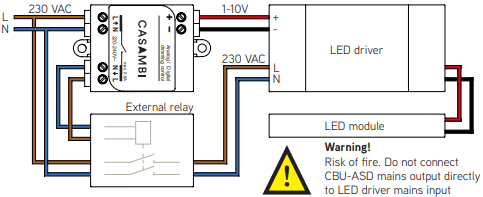

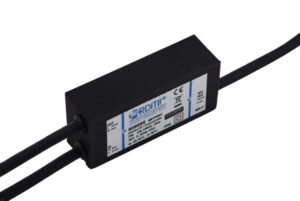

- VERSATILIDAD: Actualmente el CBU-ASD convierte la señal CASAMBI a DALI ó 0-10V.Por defecto viene con salida 0-10. Es decir, con Casambi podemos controlar una instalación DALI o 0-10, inalámbricamente
- ACTUALIZACIONES Y MEJORAS: Como los sistemas operativos modernos el software de Casambi se actualiza constantemente, por lo que siempre estaremos a la última y con posibilidad de evolución. Los antiguos protocolos nacen y mueren igual.

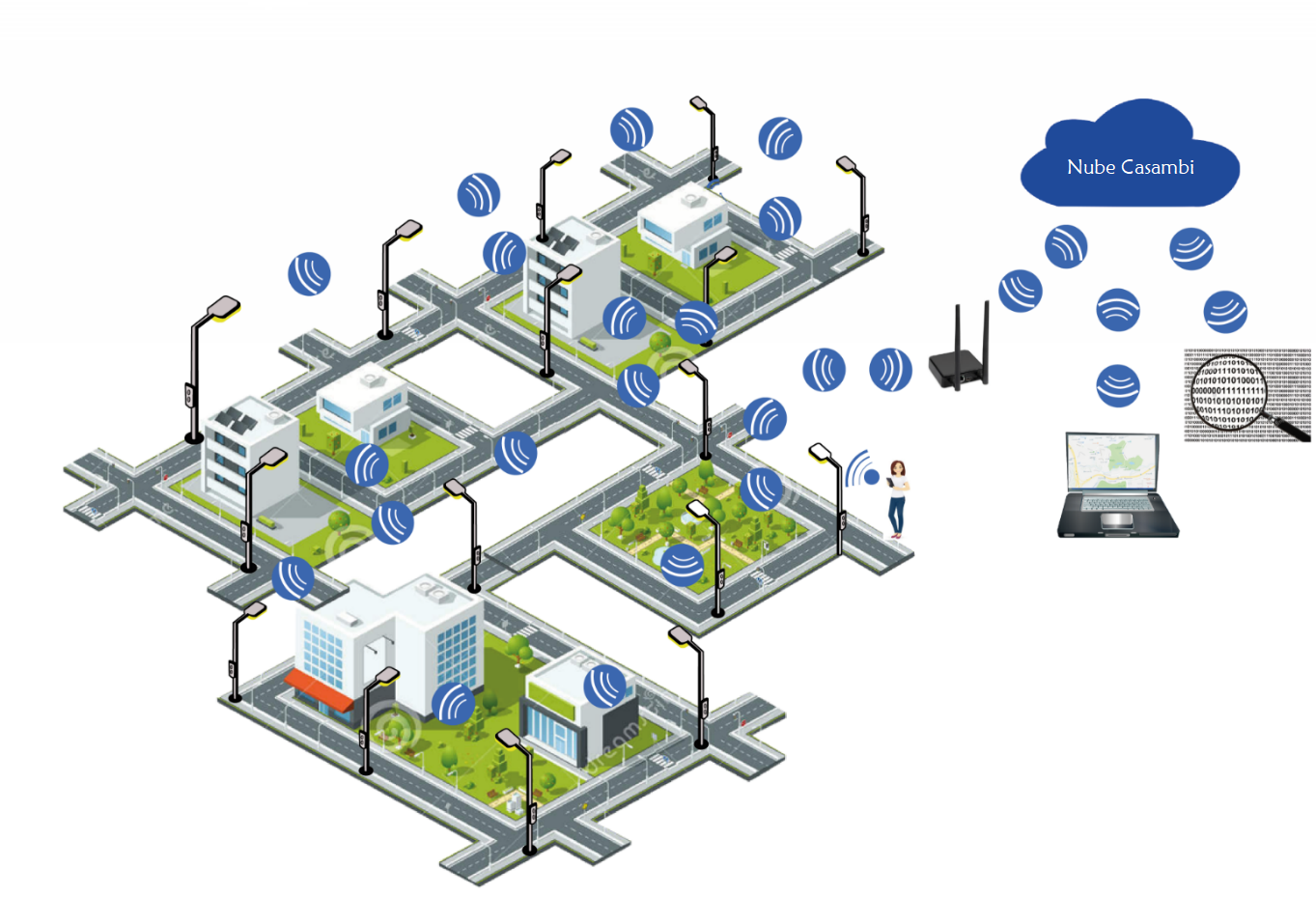

INTERNET DE LAS COSAS
Descripción: La internet de las cosas (IoT por sus siglas en inglés) es un sistema de dispositivos de computación interrelacionados, máquinas mecánicas y digitales,objetos, animales o personas que tienen identificadores únicos y la capacidad de transferir datos a través de una red, sin requerir de interacciones humano a humano o humano a computadora.

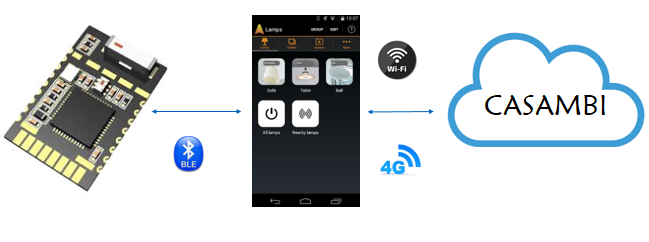

Casambi, como suministrador de tecnología, ha creado una interfaz de firmware para que sea posible enviar valores y diagnósticos de sensores, a través de la red de Casambi a la nube y viceversa. Los valores de los sensores pueden ser cualquier parámetro medible, como la iluminación, la humedad, el dióxido de carbono, el viento, la temperatura del color, la cantidad de personas que han pasado por un lugar determinado, un estado específico o una cantidad de tiempo que ha pasado después de un suceso. Los datos recopilados son propiedad del cliente final y se pueden utilizar libremente para cualquier tipo de análisis y fines comerciales.
Cloud Casambi: Lugar de almacenamiento y compartimiento de información (redes, datos medidos por sensores, etc…). Punto desde donde se comparten las redes y accesos remotos.
Ibeacons: Aplicación IOS y Android. Integrado en todos los dispositivos Casambi.
PRODUCTOS CASAMBI

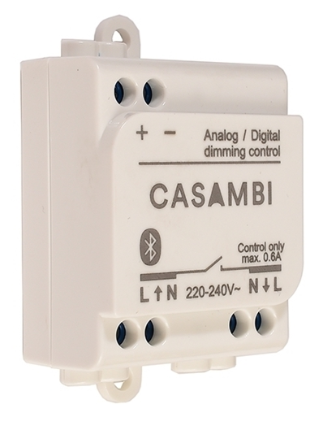

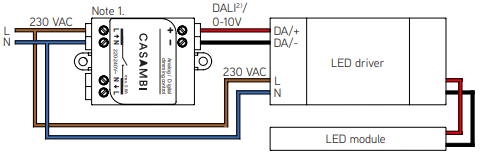

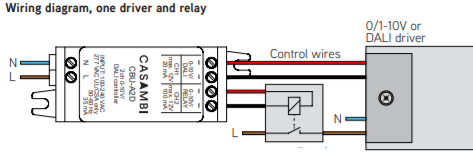

- Tiene fuente DALI y 0-10V integrada de 7mA. Es un controlador activo (source).

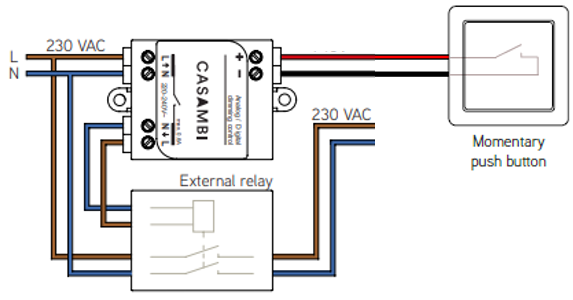

- Salida de control (0,6A) para comandar relé externo de 230Vac.
- Configurable como:
- Salida DALI. Más de 12 perfiles DALI posibles (RGBW, TW, 4CH, etc.)
- Salida 0-10V.

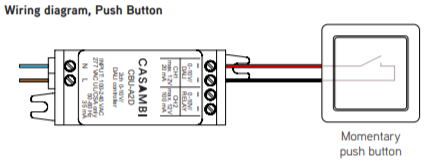

- Entrada de pulsador.
- Entrada de pulsador + Salida de relé

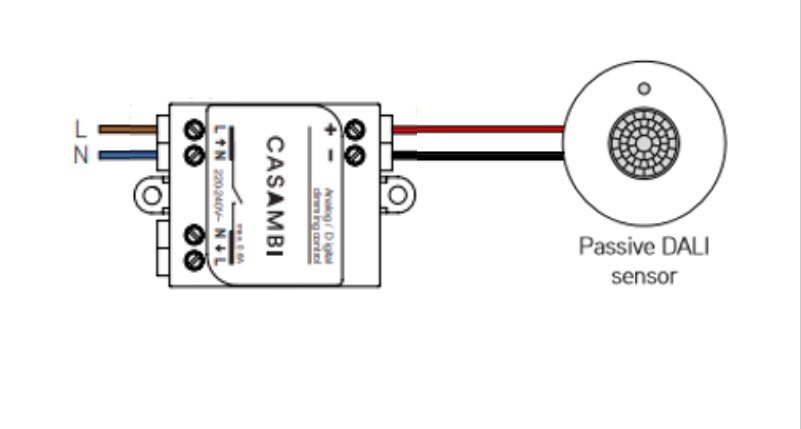

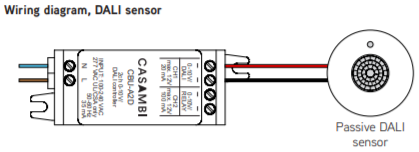

- Entrada de sensor DALI (para sensor DALI pasivo).
- Entrada de sensor de presencia de 230V.

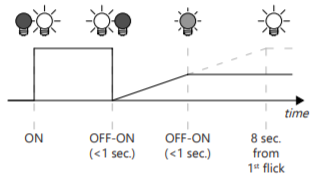

- Función “Smart switching”. Permite cambiar entre estados, escenas, etc. mediante un interruptor.
- Rango de tensión de entrada 100-277Vac

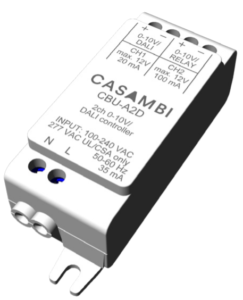

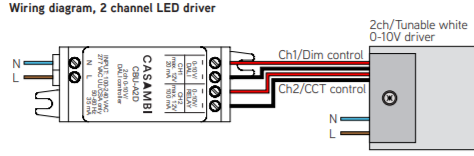

- Una salida DALI activa (source). Tiene fuente DALI integrada (20mA).
- Dos salidas 0-10V para TW (blanco tuneable). Son salidas pasivas (sink) de 7mA max.
- Salida de 12VDC 100mA max para controlar un relé externo.
- Configurable como:
- 2 Salidas 0-10V. Varios perfiles disponibles (TW, etc.)
- 1 Salida 0-10V + Salida a Relé
- 1 Salida 0-10V + Entrada de pulsador
- 1 Salida DALI. Más de 12 perfiles DALI posibles (RGBW, TW, 4CH, etc.).

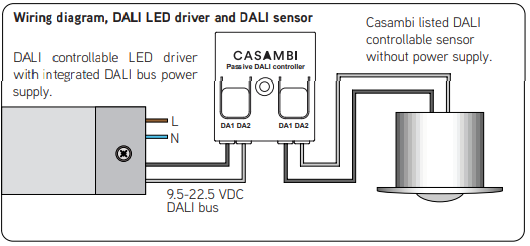

- Admite Driver DALI + Sensor DALI pasivo simultáneamente.
- 1 Salida DALI + Salida a Relé
- Entrada de pulsador.
- Entrada de pulsador + Salida a Relé
- Entrada de sensor DALI (para sensor DALI pasivo).
- Función “Smart switching”. Permite cambiar entre estados, escenas, etc. mediante un interruptor.
- Se alimenta de la tension del bus DALI.
- Entradas duplicadas.
- Configurable como:
- Controlador para bus DALI

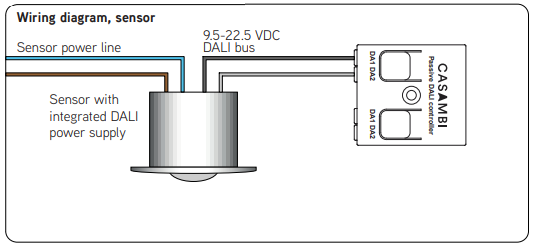

- Interfaz de sensor DALI con fuente DALI integrada.
- Controlador de driver DALI con fuente DALI integrada.

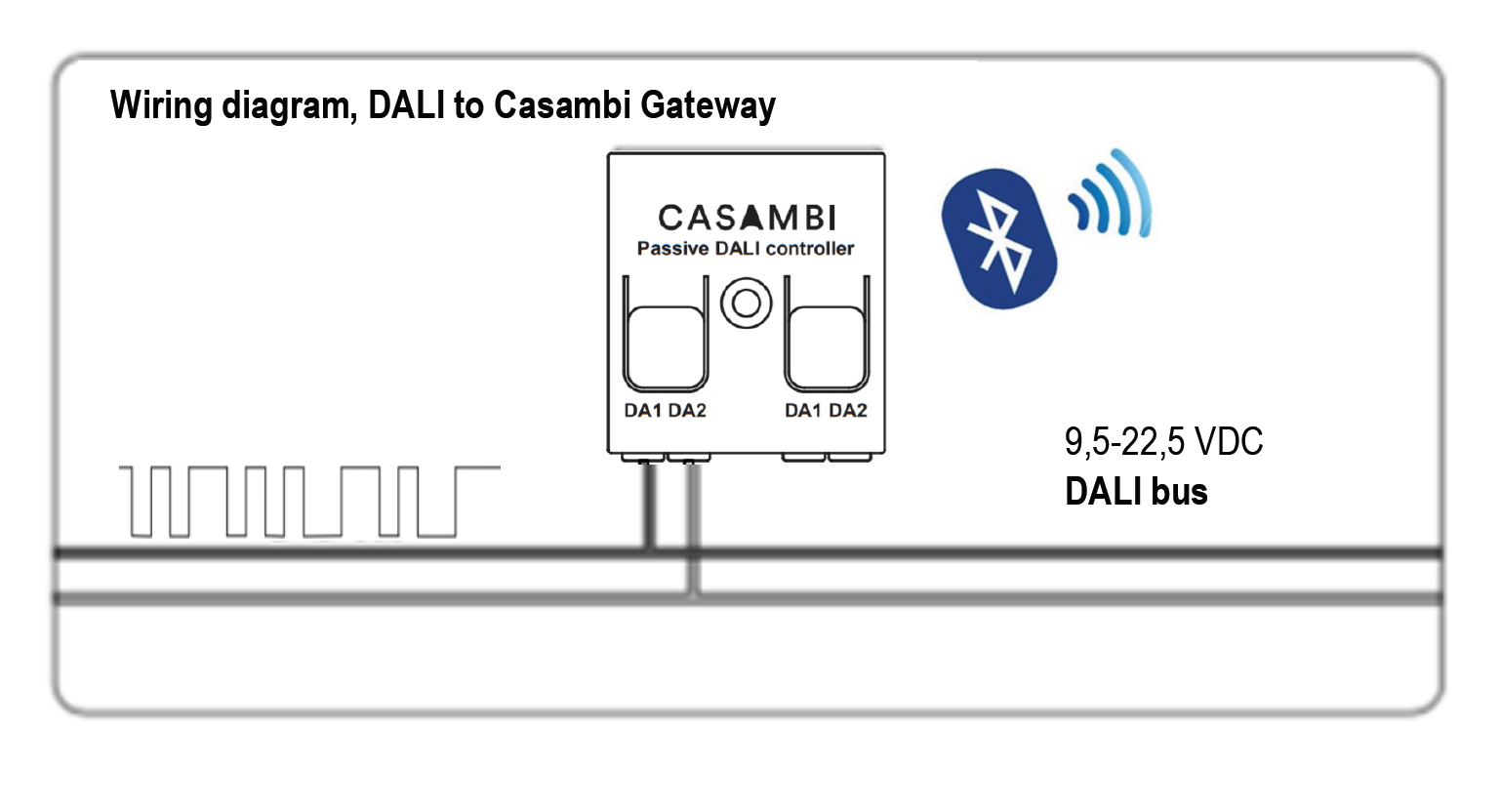

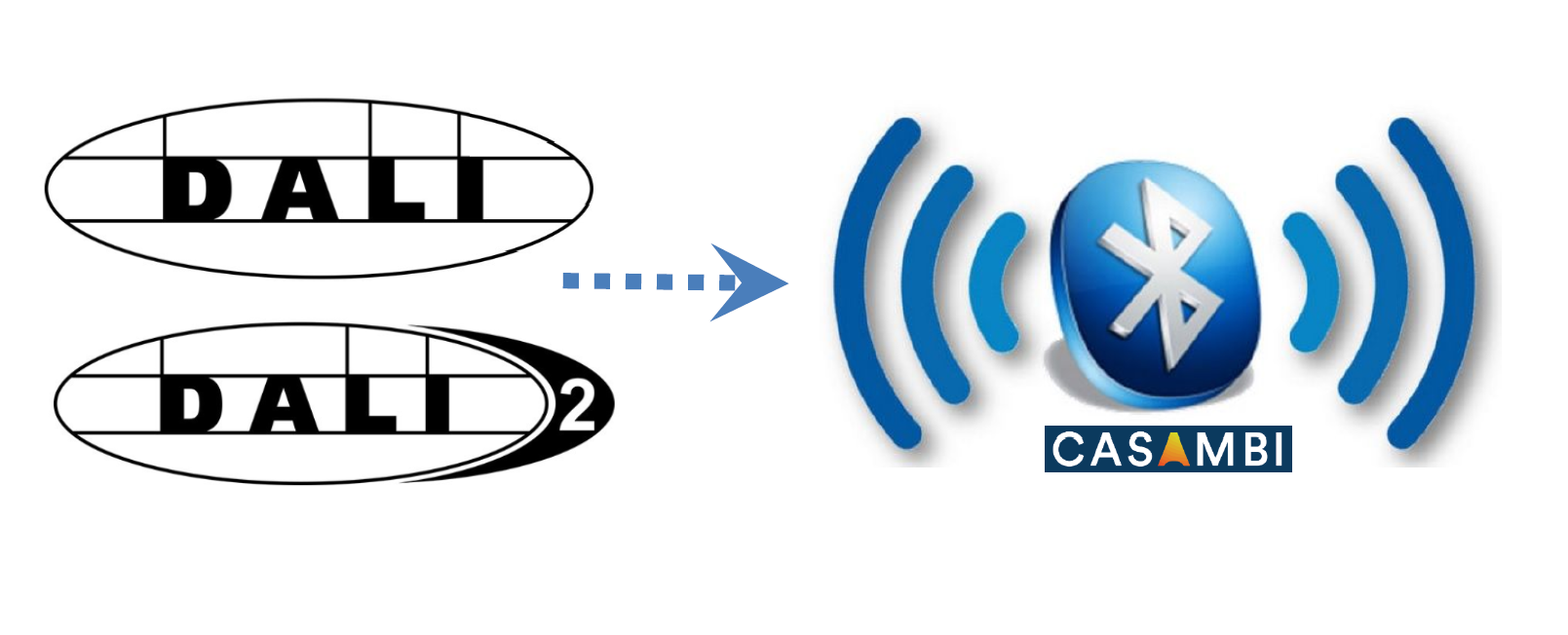

- Gateway DALI → CASAMBI
- Permite controlar equipos inalámbricos Casambi mediante controladores DALI.
- Se utiliza un programador DALI para configurar la instalación (asignar direcciones a todos los dispositivos, crear grupos, escenas, etc.)
- Los dispositivos Casambi aparecen como unos dispositivos DALI mas.
- Cada CBU-DCS en modo Gateway puede comunicarse con 64 equipos Casambi.
- Los equipos Casambi podrán controlarse a la vez desde el controlador DALI y desde la App de
- Casambi, pulsadores Casambi, etc.
- Los equipos DALI no se pueden controlar mediante Casambi.

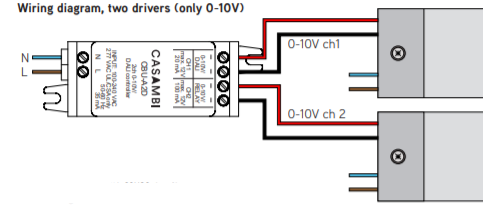

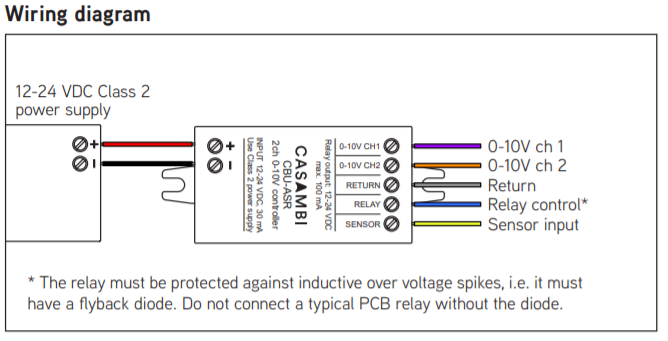

Controlador de dos canales 0-10V diseñado para ser alimentado mediante drivers con salida auxiliar de 12-24V.
También es útil para aplicaciones alimentadas por batería.
- Dos salidas 0-10V. Son salidas activas y pasivas (sink source) de 5mA max.
- Salida de 12-24VDC 100mA max. para controlar un relé externo.

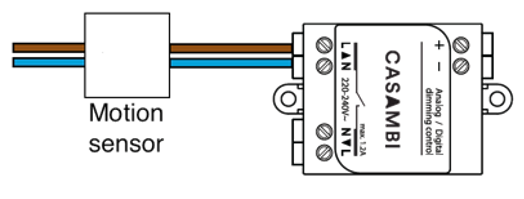

- Entrada para sensor de presencia o luminosidad de 12V o 24V
- Configurable como:
- Regulador por corte en fin de fase. Curva lineal o logarítmica.
- Entrada de sensor de presencia
- Función “Smart switching”. Permite cambiar entre estados, escenas, etc. mediante un interruptor.

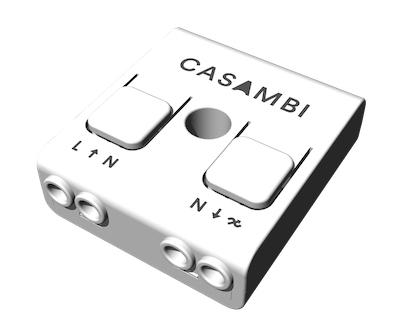

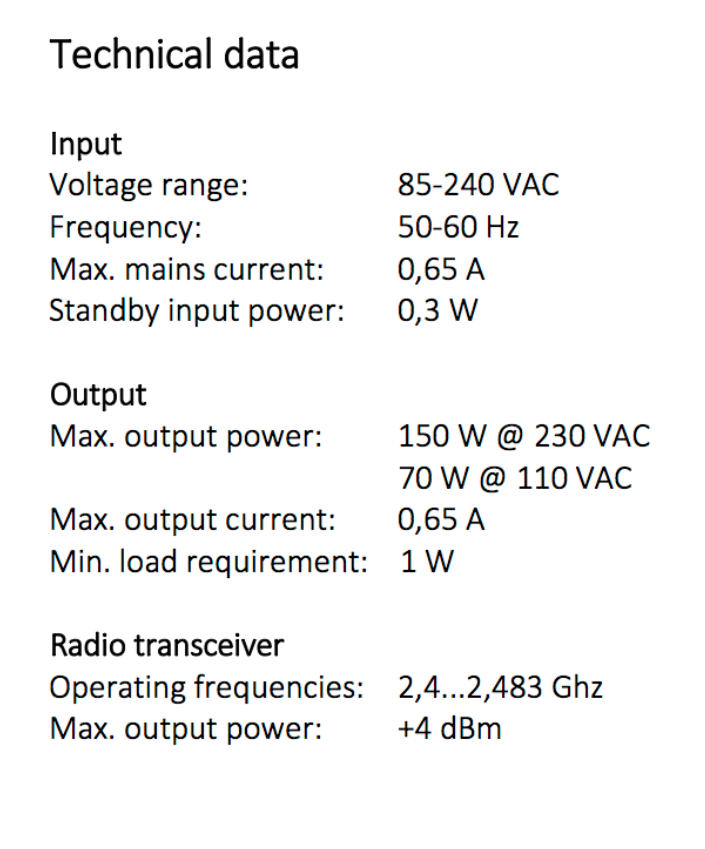

- Como regulador admite cargas resistivas (bombillas incandescentes) y capacitivas (lámparas LED
- regulables y drivers regulables) de hasta 150VA. 0,65A. (10A durante 100mS).
- Protección contra sobrecorriente y sobretemperatura.
- Regulable mediante interruptor:

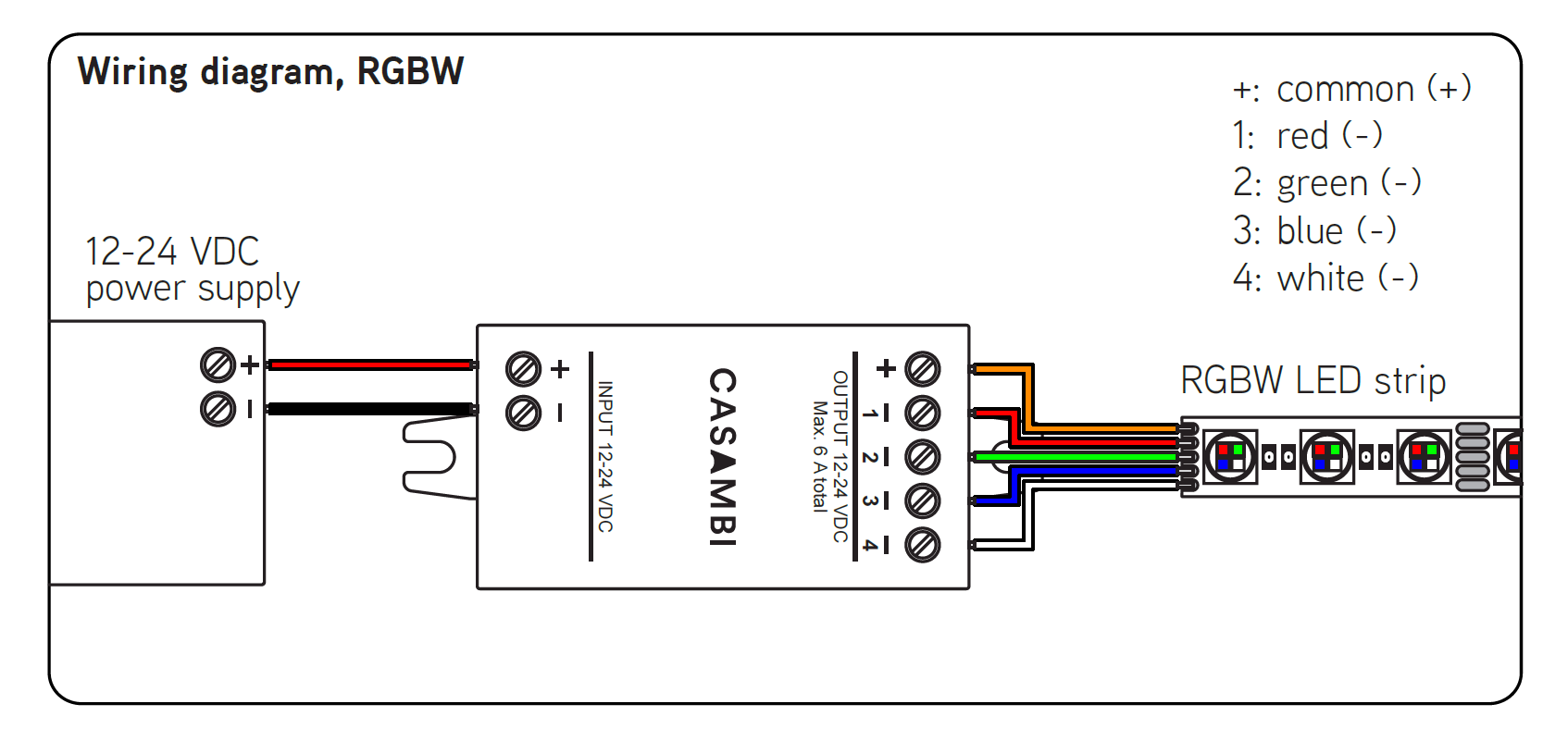

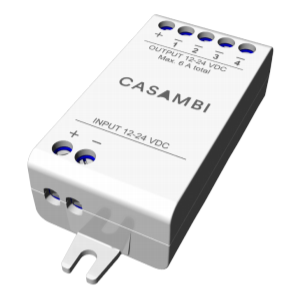

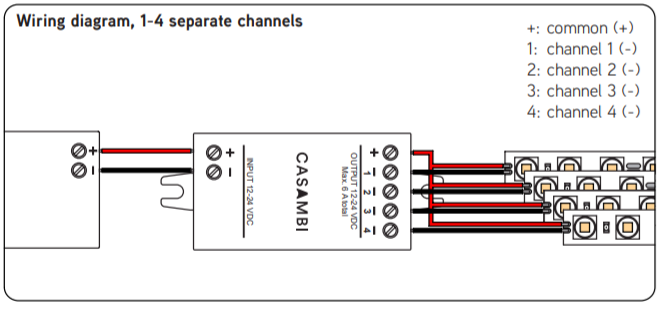

- Regulador de cuatro canales para tiras LED de 12 o 24VDC.
- 4 salidas reguladas por PWM.
- Corriente máxima 6A (suma de las 4 salidas).
- Varios perfiles disponibles (RGB, RGBW, TW, 4 blancos, etc).

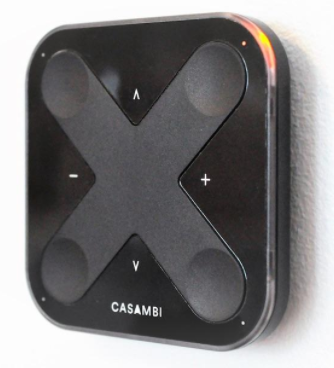

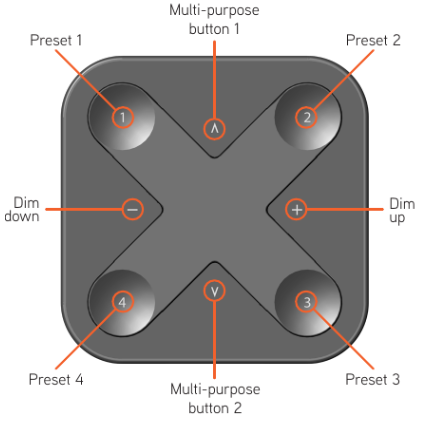

- El mando se sujeta magnéticamente a una base que se fija a la pared o superficie de montaje.
- Dimensiones: 90 x 90 x 12mm
- 8 botones en total.
- Cuatro preconfigurados para subir/bajar brillo y control de CCT o iluminación vertical.
- Cuatro configurables por el usuario.
- Disponible en color blanco o negro.
- Batería CR 2430. Duración 2 a 5 años (según uso)
PRODUCTOS CASAMBI READY

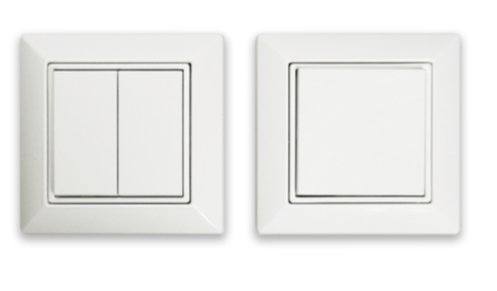

Compatible con algunos marcos de otros fabricantes (BERKER, GIRA, JUNG, MERTEN)
- Compatible con redes Casambi configuradas en modo equilibrado.

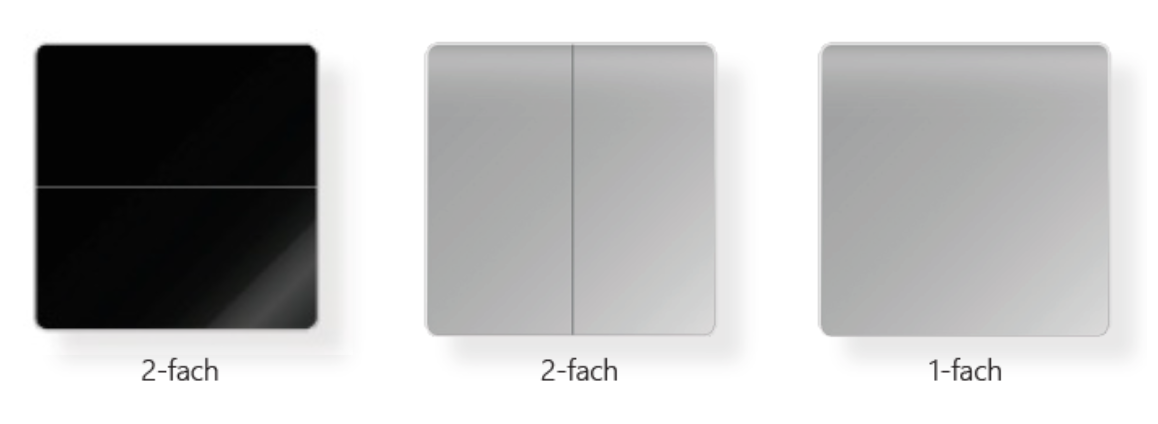

- Disponibles con una o dos teclas.
- Dimensiones: 8,5 x 8,5 x 1,8 cm (montaje en superficie).

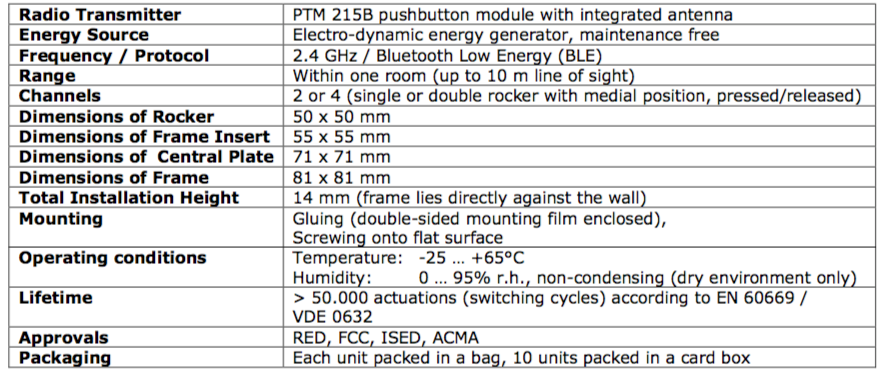

- Incorpora módulo EnOcean PTM 215B.
- Funcionan con energía electrodinámica. Sin hilos ni batería.
- Duración > 50,000 actuaciones.
- Frecuencia de funcionamiento: 2,4 GHz.
- Se vinculan a la red Casambi mediante NFC.
PTM 215B
Modelo ODACE compatible con marcos de la misma serie de Schneider
Modelo CELIANE compatible con marcos de la misma serie de Legrand

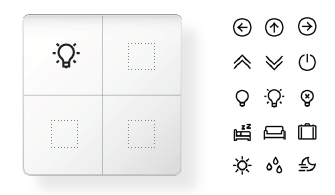

- Tecnología Casambi
- Fabricante alemán
- Materiales de alta calidad( vidrio, madera dura y granito y aluminio)
- Sensor capacitivo
- Batería o red 230Vac

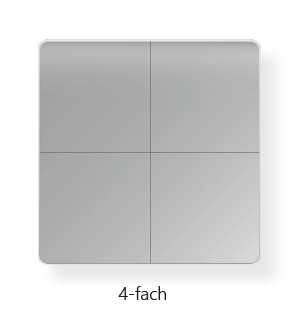

- Hasta 4 pulsadores
- Personalizable en acabados e iconografía.

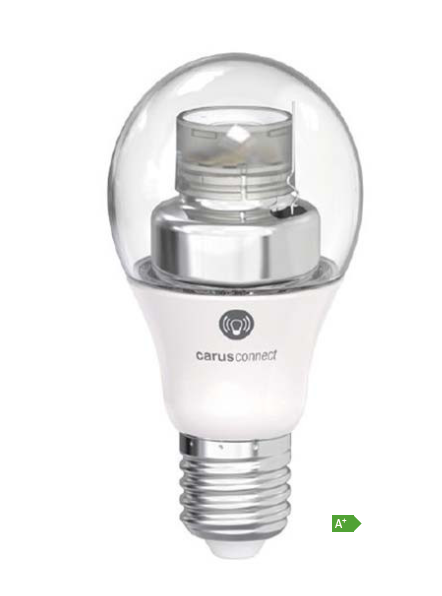

CARUS LE39

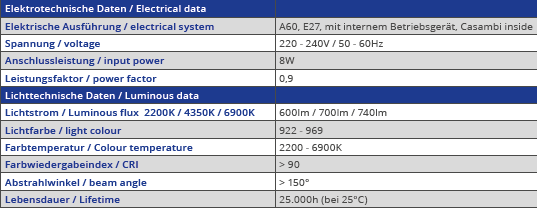

ROPAG CO-CASABULB-CCTE27
- Regulación por corte en fin de fase (R,C).

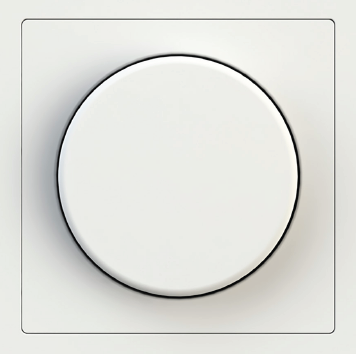

- Regulación mediante giro.
- ON/OFF mediante pulsación.
- 200VA
- Protección térmica
- Memoria

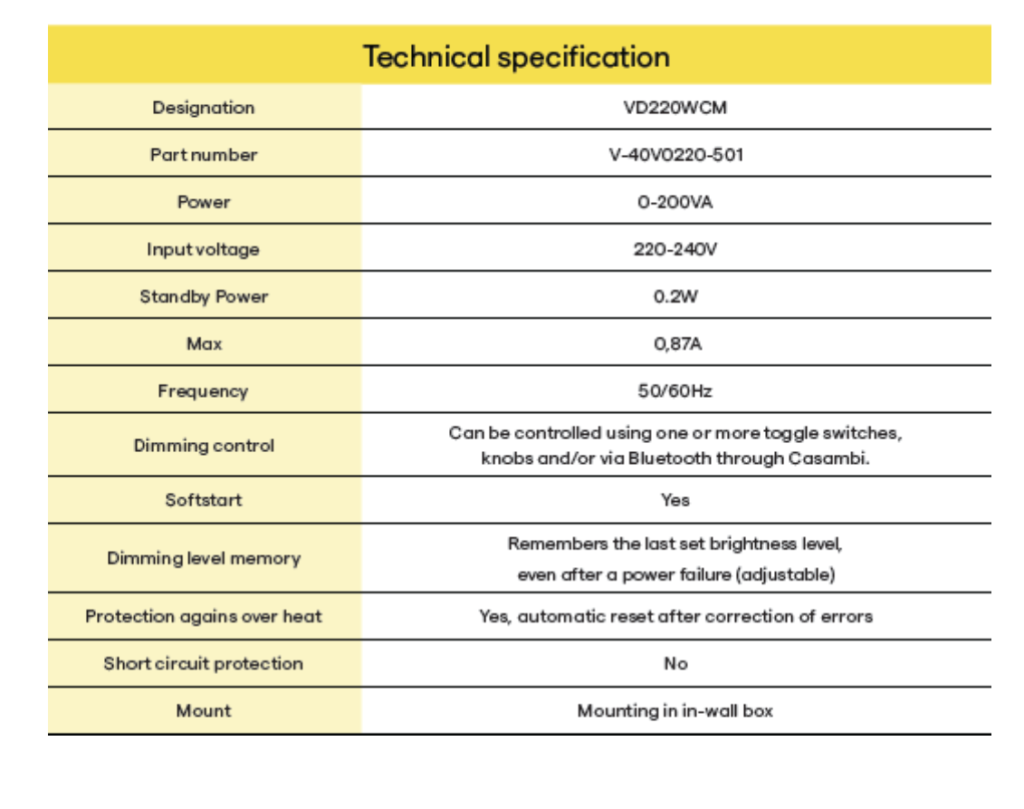

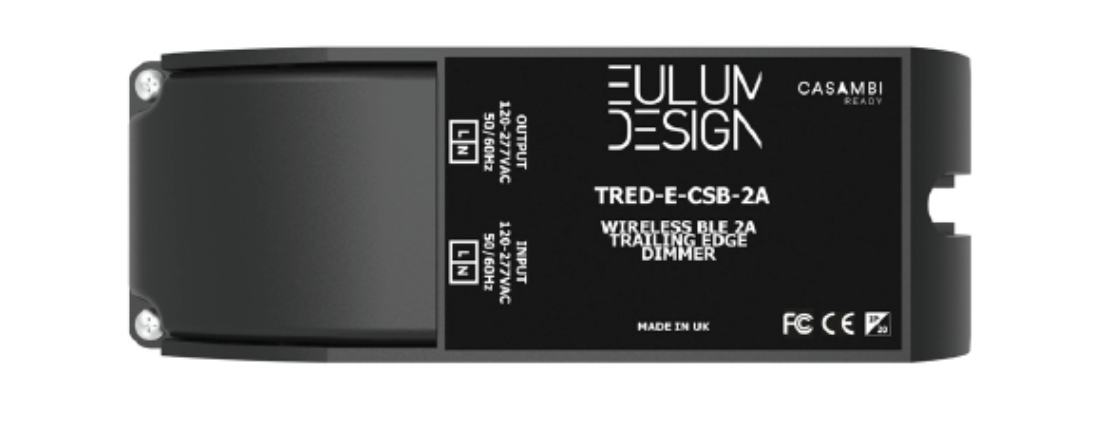

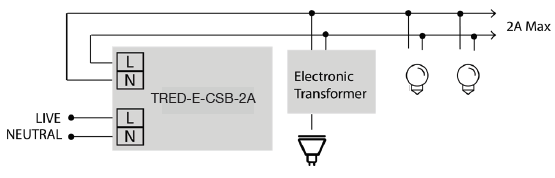

- Regula por corte en fin de fase (R,C)
- 0,87A / 200W.
- Regula por corte en fin de fase (R,C)
- 2A, 460W.

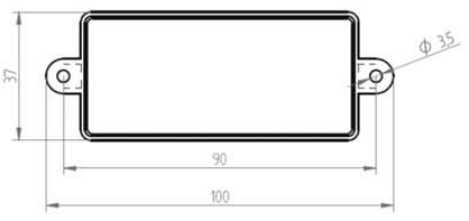

- Dimensiones 103*35*28mm
- Regula por corte en fin de fase (R, C)

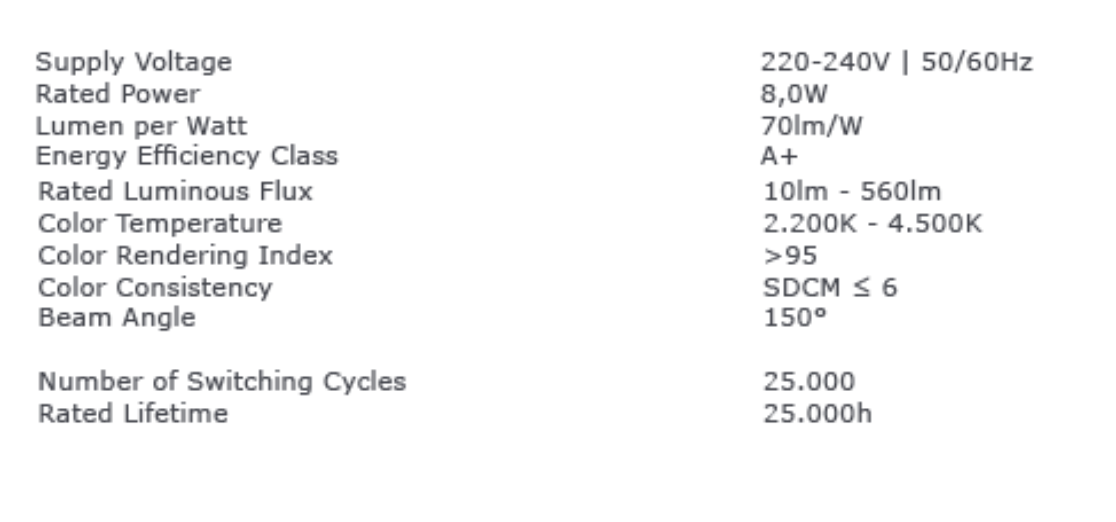

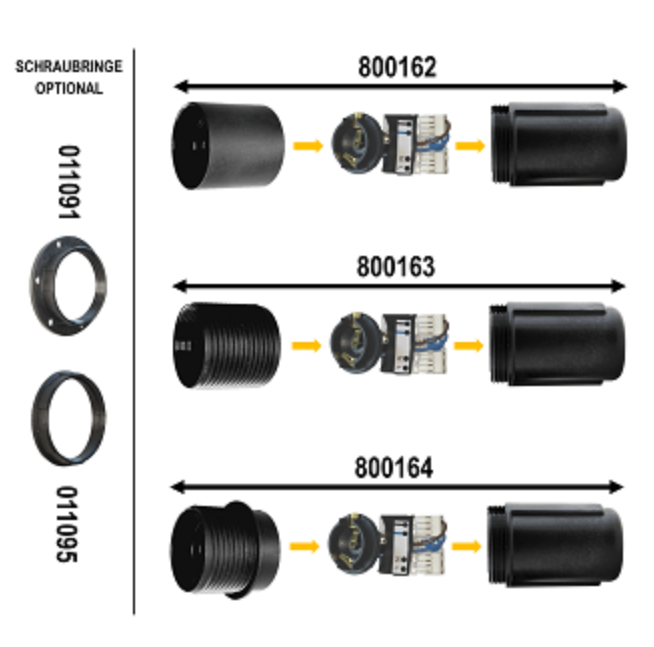

- Portalámparas E27 de fácil manejo con dimmer para controlar lámparas con smartphone o tableta (Apple, Android) con la aplicación gratuita CASAMBI
- Para el funcionamiento de lámparas incandescentes, lámparas LED regulables y lámparas CFL regulables

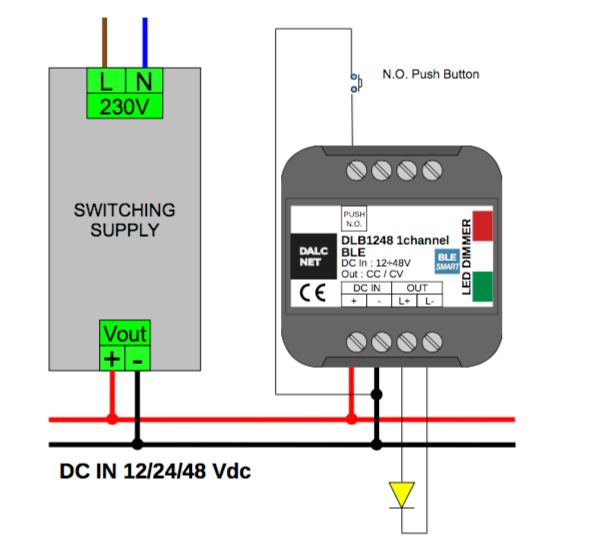

- Dimmer PWM de 1 canal para control de LED blanco
- 10A max.
- Rango de tensión de entrada 12-24V.
- Entrada de pulsador.
- Dimmer PWM de 4 canales. RGBW, RGB, 4 blancos, Blanco dinámico, etc.
- 5A por canal. Corriente máxima total 10A.
- Rango de entrada 12-24V.
- 4 Entradas de pulsador.
- Existen versiones con salida en corriente constante (350mA y 500mA)

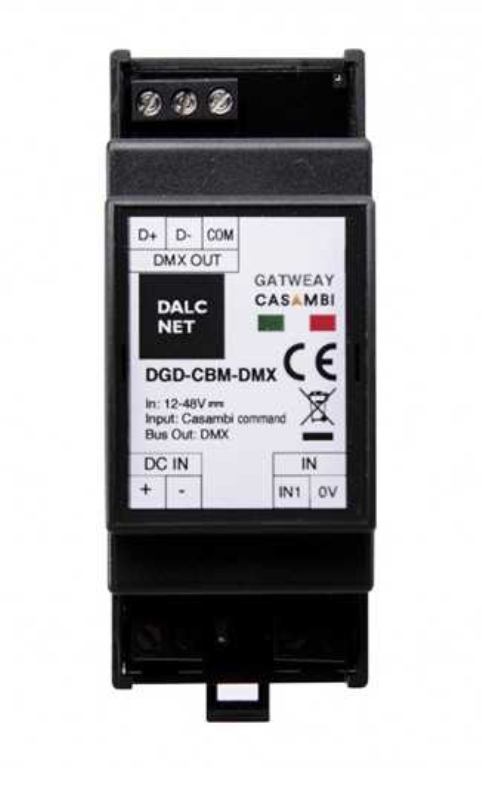

- Alimentación entre 12 y 48VDC.
- Tiene una entrada de pulsador.
- Coge las primeras direcciones del bus DMX.
- Controla hasta cuatro canales de iluminación.

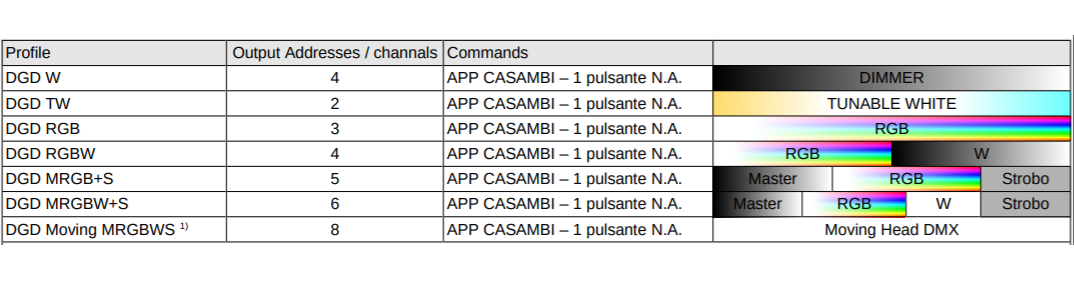

- Varios perfiles:

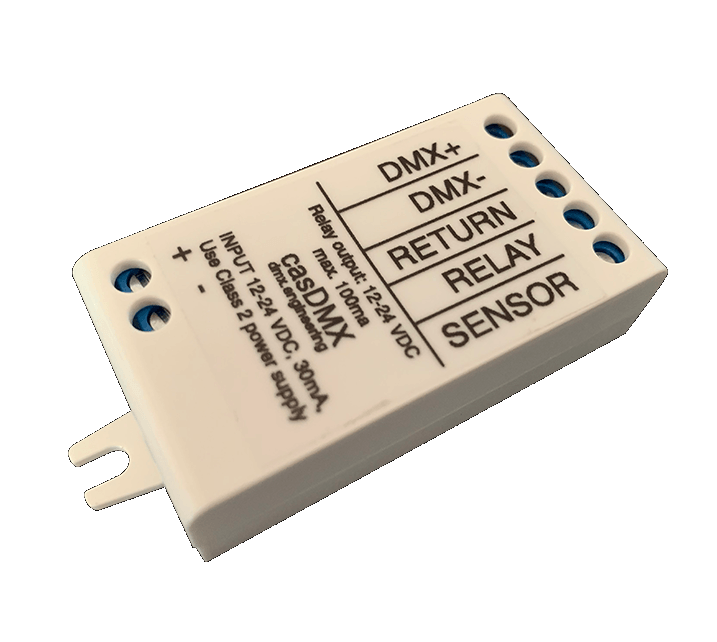

- Alimentación entre 12 y 24VDC.
- Controla hasta 8 canales DMX-512.
- Se puede asignar el comienzo del rango de las direcciones DMX que controla.
- Varios perfiles
- Salida de 12-24VDC 100mA max. para controlar un relé externo.
- Entrada para sensor de presencia o luminosidad de 12V o 24V

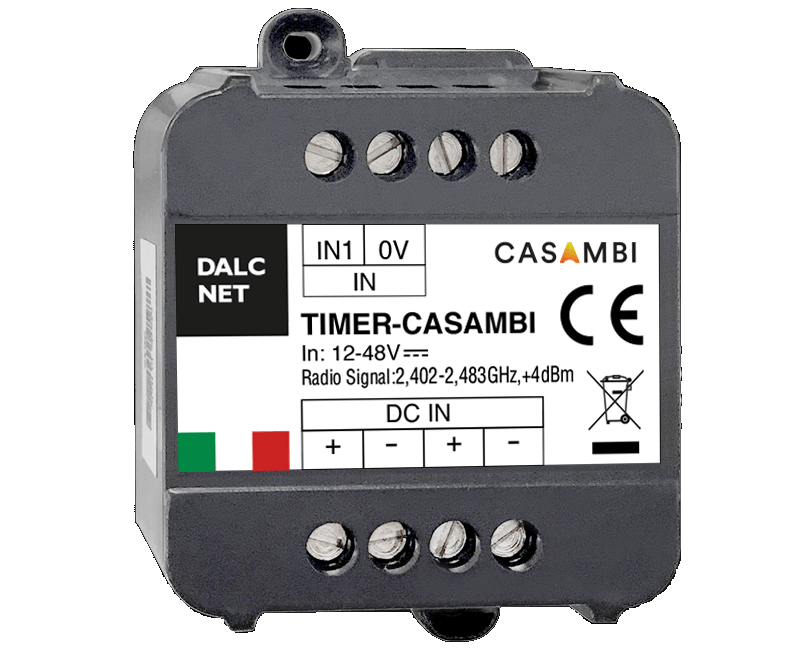

¡EVENTOS HORARIOS SEGUROS!
- Mantiene la hora y fecha en ausencia de tensión de línea.
- Cuando vuelve la tensión, refresca la hora y fecha al resto de dispositivos de la red Casambi.
- Autonomía de 24h.
- Incorpora una entrada de pulsador.

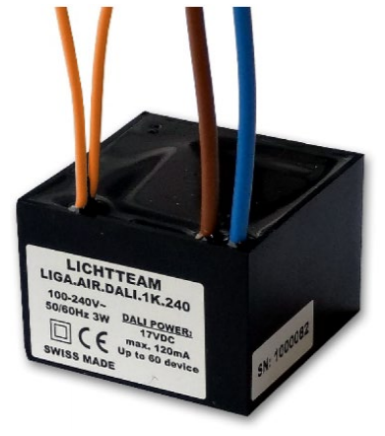

- Incorpora fuente DALI de 120mA (puede controlar hasta 60 dispositivos).
- Varios perfiles DALI disponibles.
- Existen versiones con perfiles precargados:

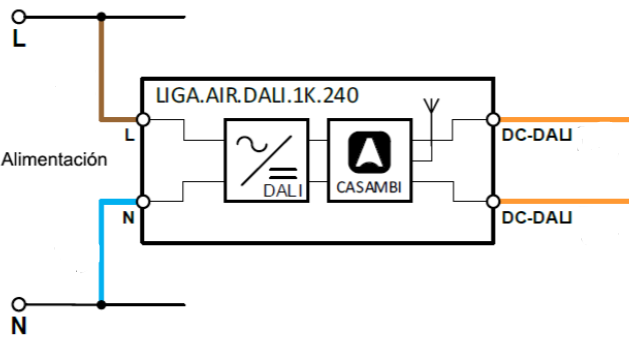

– DALI broadcast (LIGA.AIR.DALI.1K.240)
– 4 grupos DALI (LIGA.AIR.DALI.4.G.240C).
– DALI RGBW (LIGA.AIR.DALI.RGBW).
– DALI broadcast DT8 (Blanco tuneable) (LIGA.AIR.DALI.DT8.1K)-

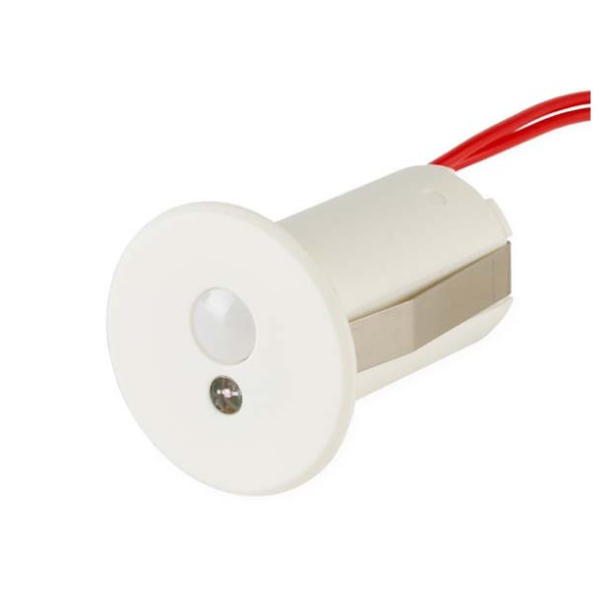

CBU-CEFL Detector de presencia PIR y sensor de luminosidad.
Montaje en falso techo.
100-240Vac. 2,4-5m de altura. Área de detección 5-7m.
CBU-CEFL Detector de presencia PIR y sensor de luminosidad.
Montaje en falso techo.
100-240Vac. 2,4-5m de altura. Área de detección 5-7m.
CBU-HBND Detector de presencia PIR y sensor de luminosidad.
Montaje en superficie. Ángulo estrecho.
100-240Vac. Hasta 12m de altura. Área de detección 3m.
CBU-COPD17M-OLF Detector de presencia PIR y sensor de luminosidad.
Montaje en superficie. IP66.
220-240Vac. Hasta 17m de altura. Área de detección 20-24m.

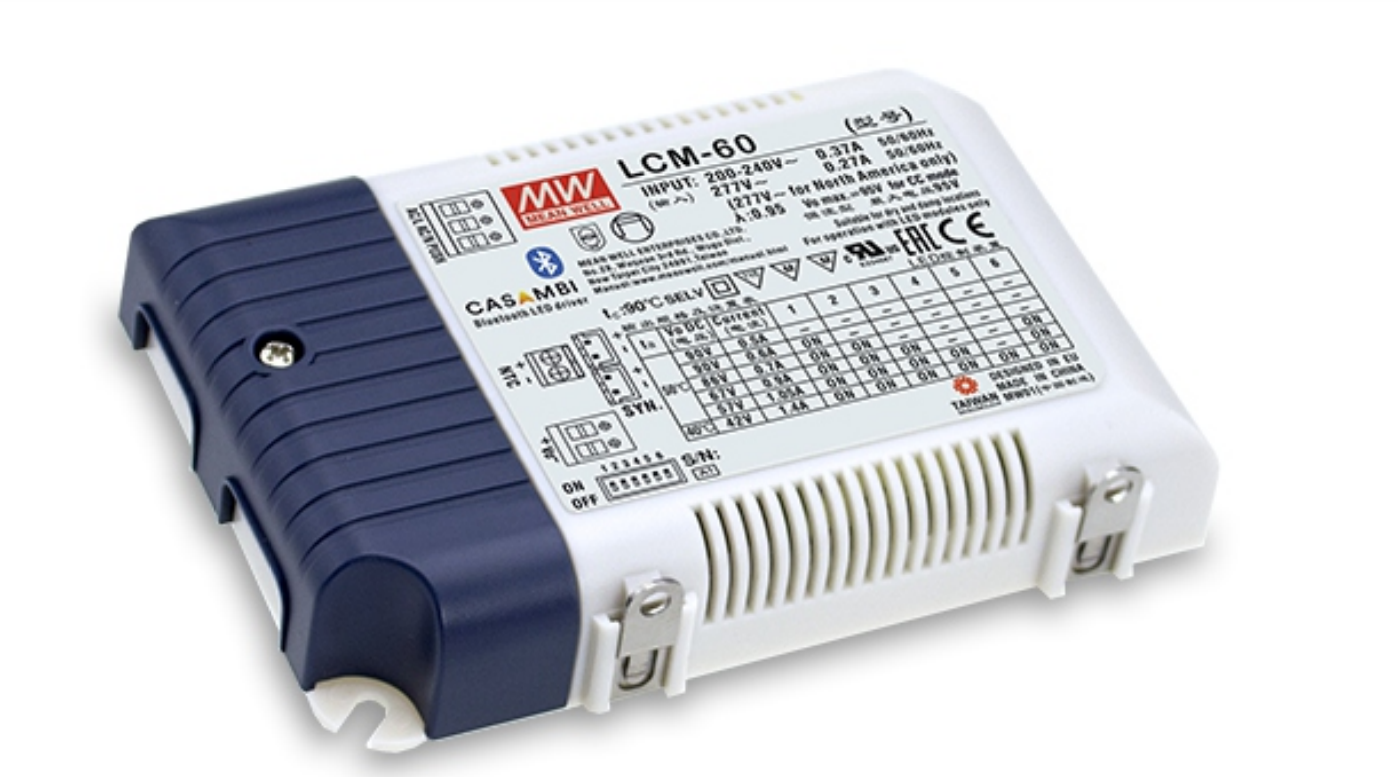

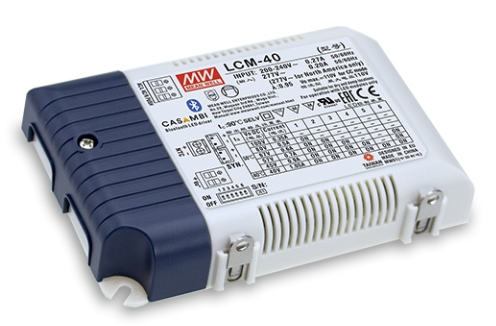

- Drivers de corriente constante, configurables mediante Microinterruptores (DIP Switch).
- Entrada de pulsador.
- Hasta 10 unidades sincronizables. Una unidad BLE puede sincronizarse con hasta 9 equipos no BLE.
- Muy bajo nivel de rizado.
- Para incorporar o para uso independiente.

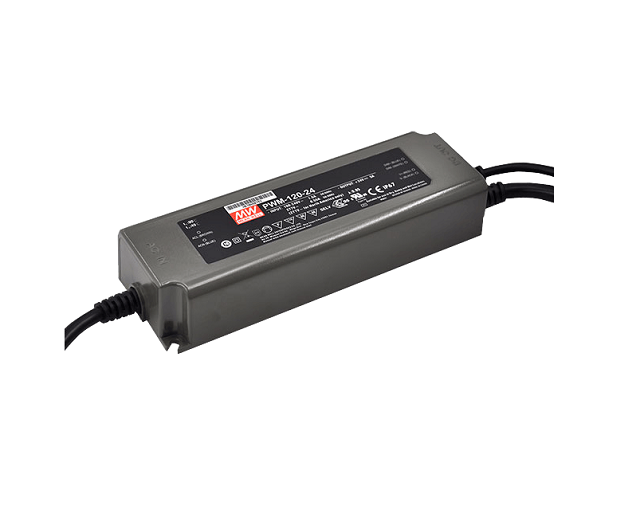

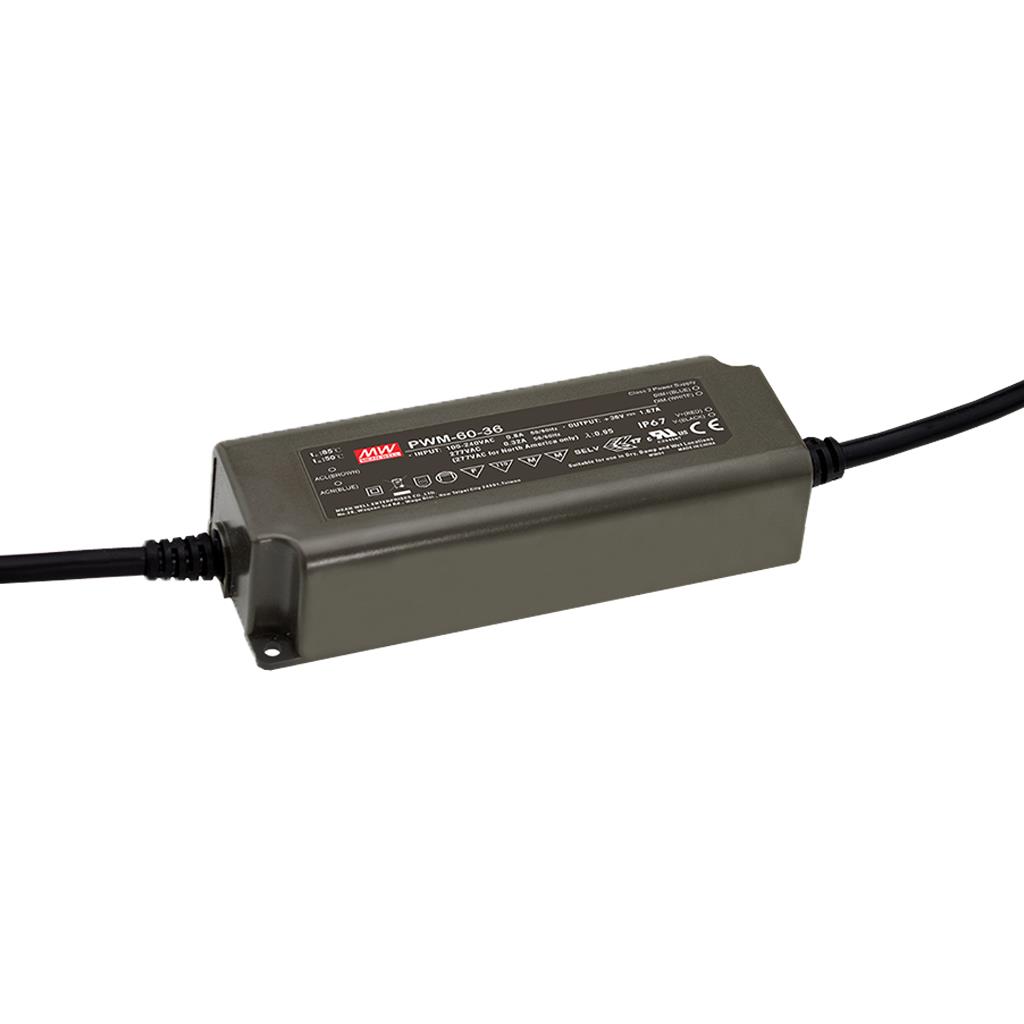

- Drivers de tensión constante. 12V y 24V.
- Regulación en PWM de 4kHz (muy bajo flicker). Exento de riesgo según IEE 1789-2015.
- Nivel mínimo de regulación 0,4%
- IP 67, para uso independiente.
- Entradas de línea duplicadas.

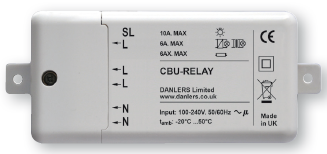

- También existen versiones con contactos libres de potencial normalmente abiertos (CBURELAYVF-OLF) o normalmente cerrados (CBU-RELAYVFNC-OLF)
- Configurable como DALI, 1-10, 0-10, entrada de pulsador.
- Incorpora relé auxiliar de señal para poder controlar un relé externo de potencia.
- IP65.
- Longitud de cable standard de 15cm.
- Versiones con salida de control DALI o 0-10V.

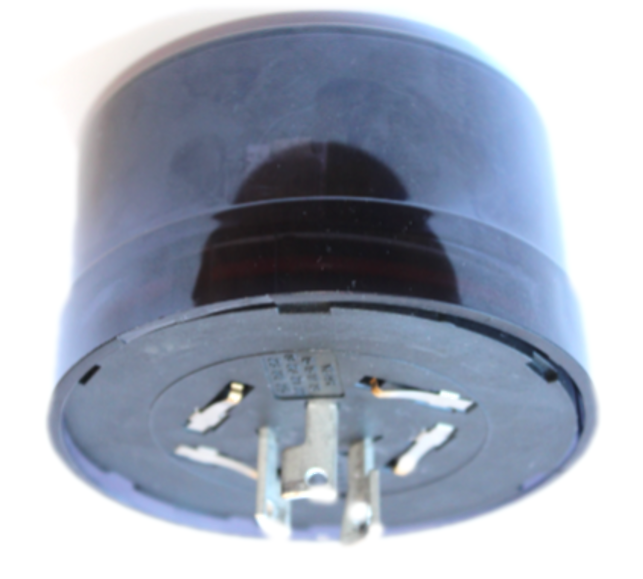

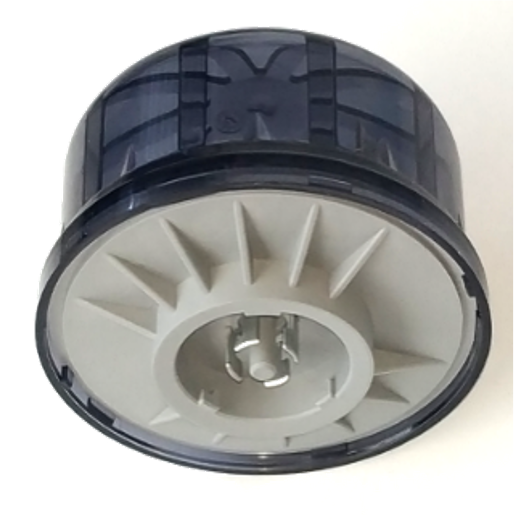

- Versiones para montaje sobre zócalo NEMA-5P (230Vac) o ZHAGA book 18 (24VDC)
- Montaje mediante inserción y giro.
- IP66. IK09.

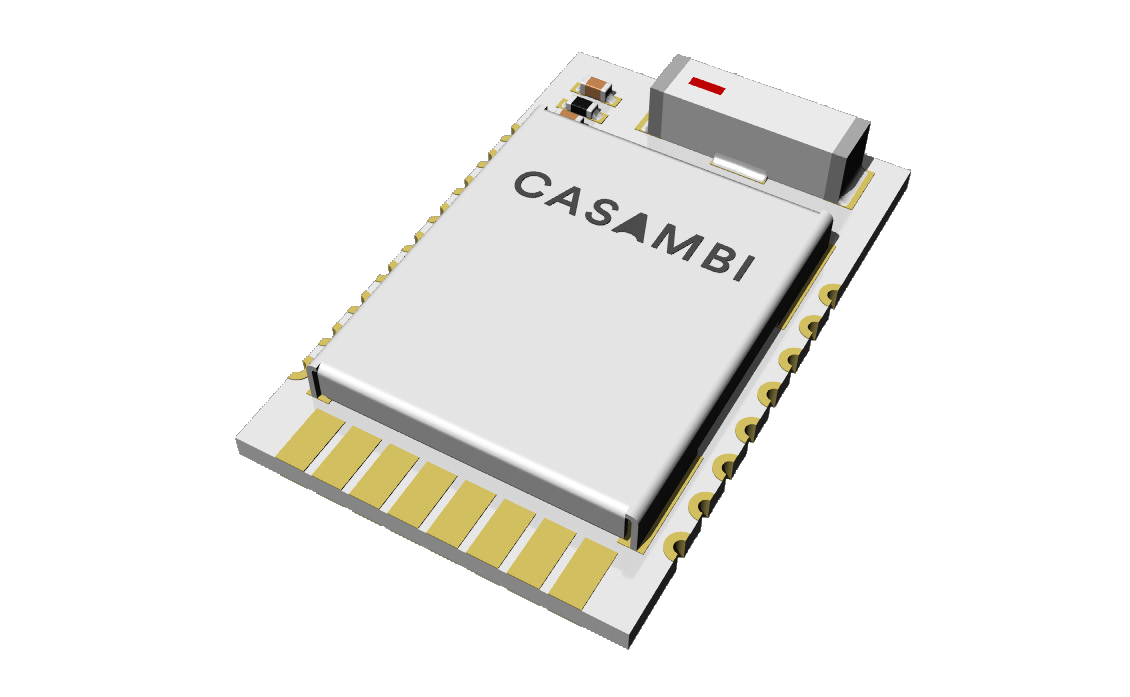

- La integración del módulo CBM-002 en controladores, drivers, sensores, máquinas, etc. permite que sean controlables y accesibles mediante redes Casambi.

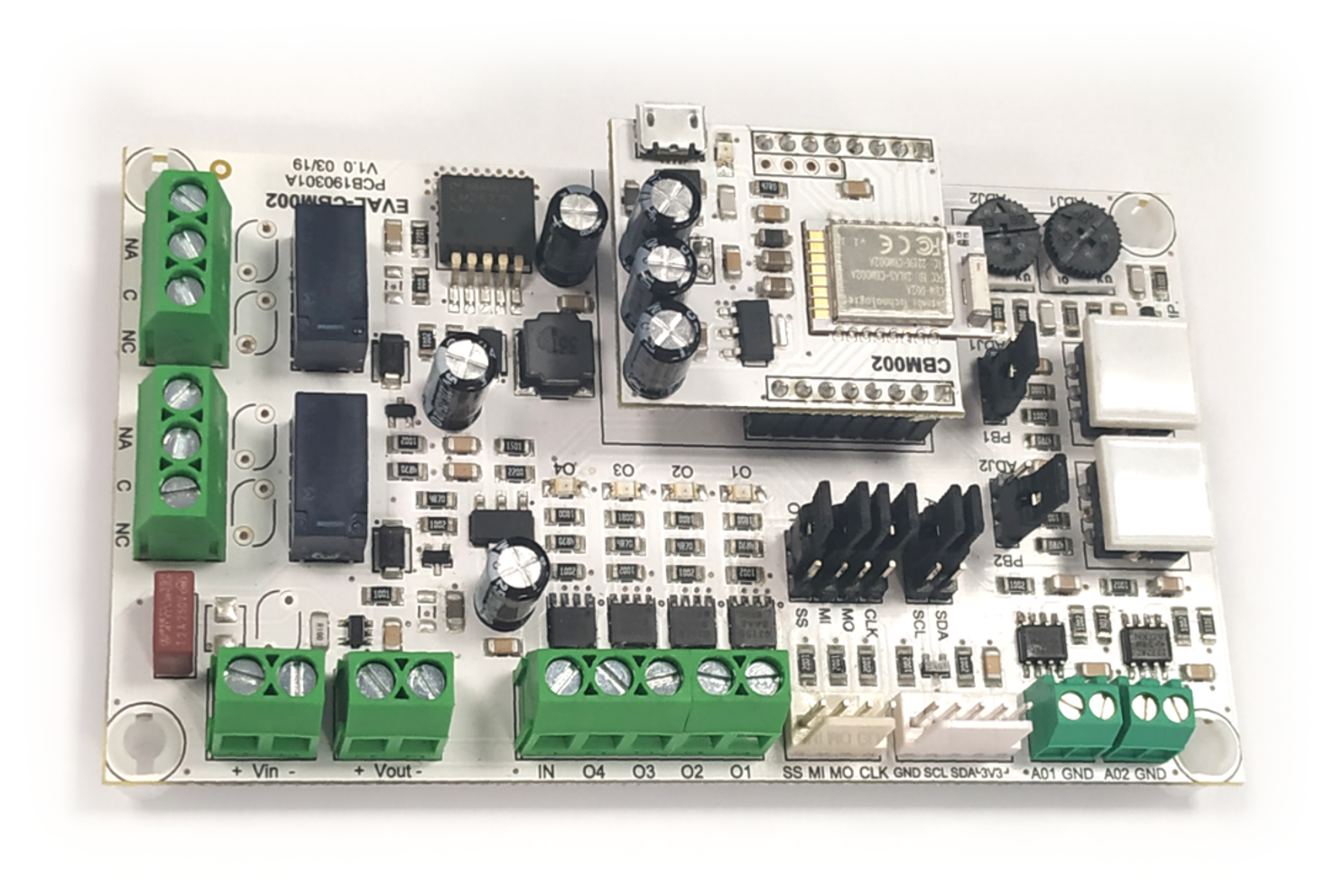

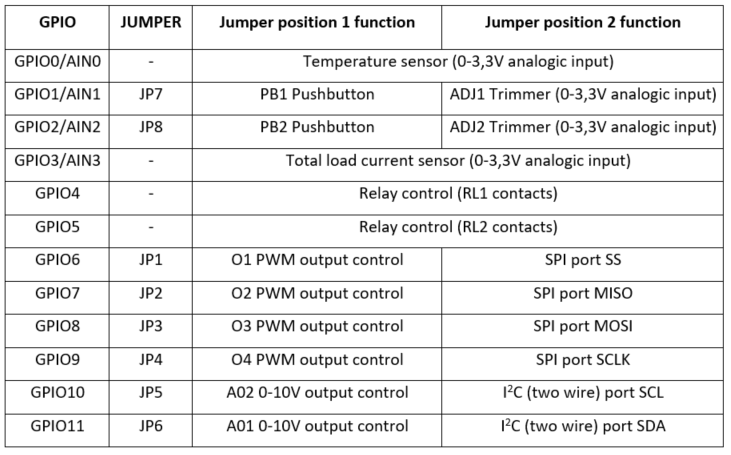

- La placa de evaluación EVAL-CBM002 está disponible para que nuestros clientes fabricantes que quieran desarrollar productos incorporando el CBM-002, puedan hacer pruebas.
